一、简介及用途

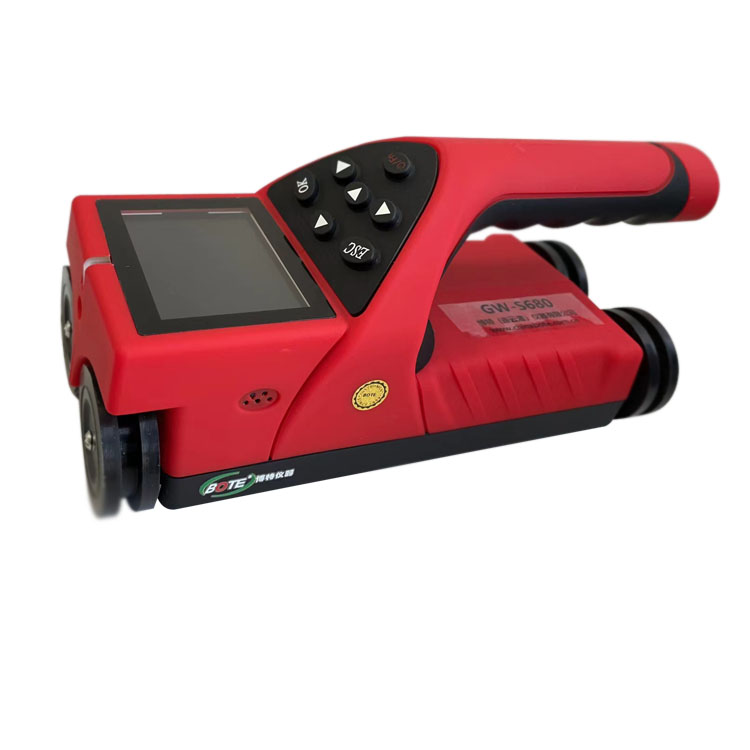

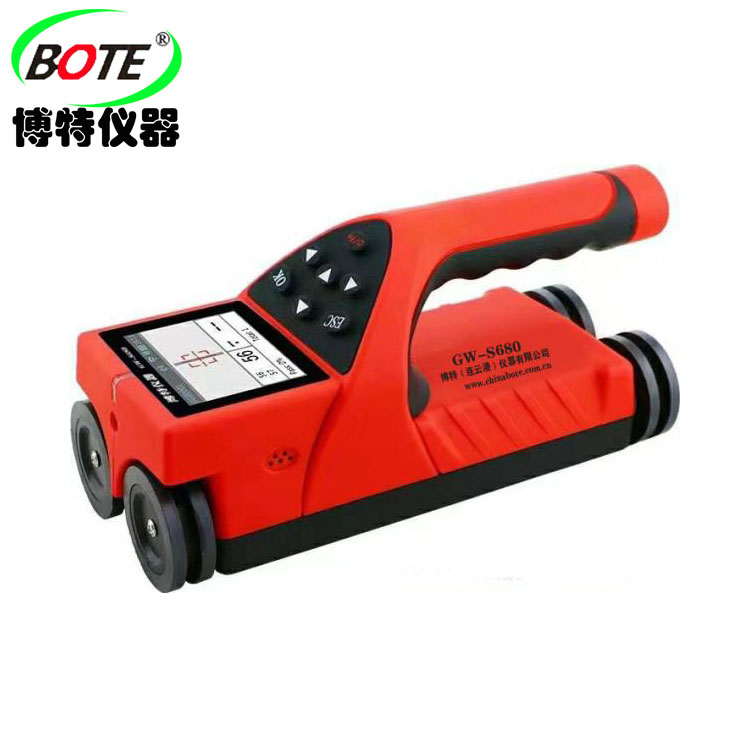

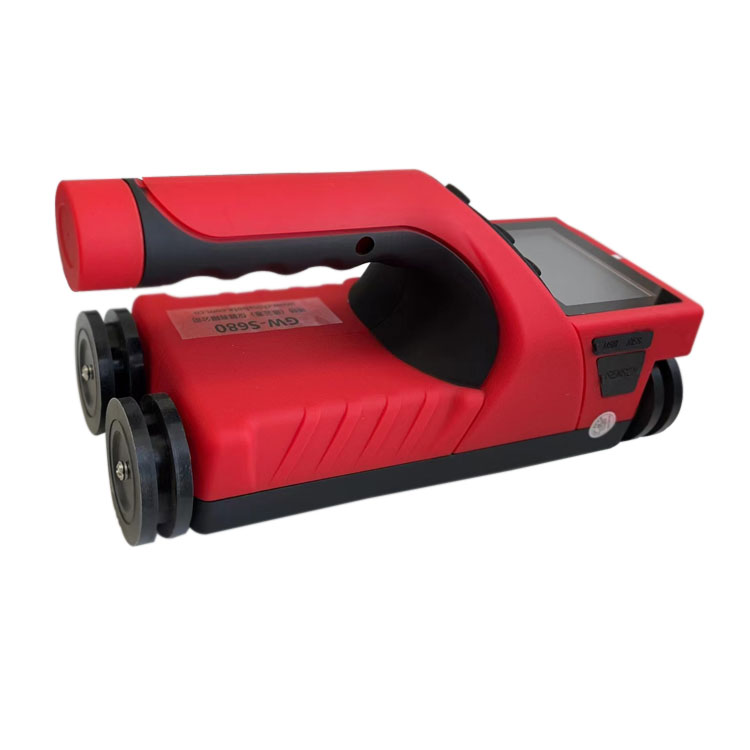

GW-S680一体式钢筋扫描仪，是一种便携无损智能的检测仪器，用于钢筋混凝土结构施工质量的检测与评估。能够测定钢筋的位置、走向及分布、钢筋保护层厚度等情况，还可对非磁性和非导电介质中的磁性体及导电体进行检测与评估。此仪器可广泛应用于房地产、公路桥梁、工程建设监理等城市建设领域。
GW-S680一体式钢筋扫描仪特点
●显示器波形扫描方式直观，对密集分布的钢筋检测、分析非常直观。
●混凝土厚度检测模式直观、准确显示保护层厚度，并可显示已存钢筋间距。
●可检测两钢筋间位置，指示灯提示钢筋位置。
●无边界网格/剖面扫描，波形扫描一次测量可达30m长度。
●具有存储、查看、删除等功能，可存12000个构件或者20万测点。
●2.8寸高分辨率彩色液晶屏(320x240像素)。
●外置大容量18650锂电池，方便更换及运输，低功耗电路设计，电池充满后可工作约30小时。
●一体式设计，体积小巧，重量轻，方便携带，显示器界面中英文切换。
●仪器尺寸：220×96×108mm
●仪器重量：0.65Kg.
二、 技术指标
功能 参数
钢筋直径设置范围（mm） Φ6 - Φ50
量程（mm） Ⅰ量程 2 - 100
Ⅱ量程 50 - 200
保护层厚度*大允许误差（mm） ±1 2 - 60
±2 60 - 80
±3 80 - 100
±4 100 - 133
±5 140 - 169
±6 170 - 200
直径估测使用范围（mm） Φ6 - Φ32
直径估测*大误差（规格） ±1规格

三、使用注意事项
●工作环境要求：
环境温度：－10℃～40℃
相对湿度：＜90%RH
电磁干扰：无强交变电磁场
不得长时间阳光直射
●存储环境要求
环境温度：－20℃～50℃
相对湿度：＜90%RH
●避免进水
●避免在强磁场环境下使用，如大型电磁铁、变压器、变频器等附近。

●未经允许，请勿擅自打开仪器机壳。
