BOTE（博特）BF-1038无线4G云雨量监测站  官方商城价格：￥4300。详情请咨询中国区官方热线：400-828-9920.

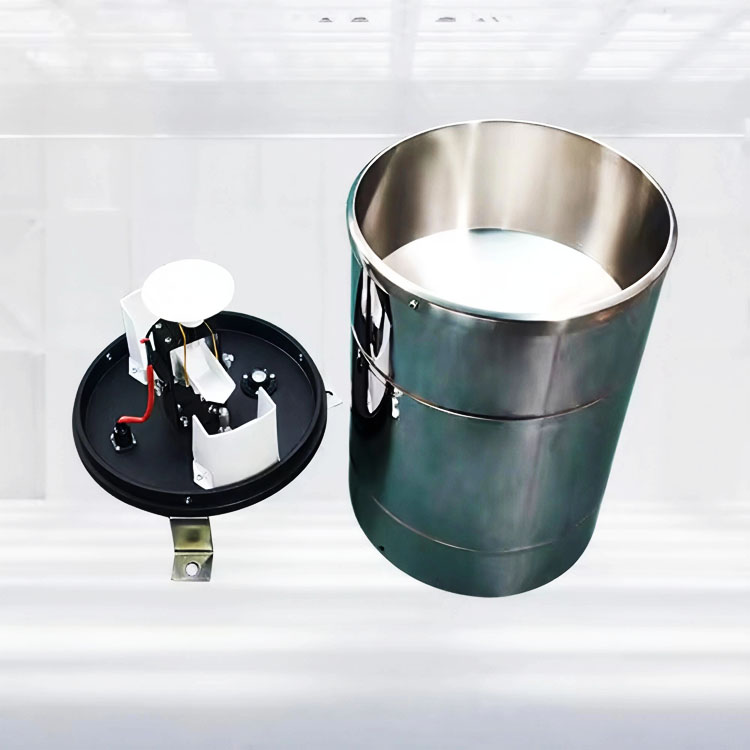

一、不锈钢翻斗式雨量计产品介绍

【工作原理】：
采用翻斗式雨量计的生产国标生产。雨水由上端的承雨口进入承水器，落入接水漏斗，经漏斗口流入翻斗，当积水量达到一定高度（比如0.5毫米）时，翻斗失去平衡翻倒。而每一次翻斗倾倒，都使开关接通电路，输出1个脉冲信号，通过测量脉冲信号便可知道雨量了。
【硬件配置】：不锈钢承雨口（冲压）+ABS底座+不锈钢支撑+ABS计量翻斗+ABS承雨漏斗+高度330mm不锈钢雨量桶，总高度360mm；
【符合国标】：GB/T 21978.2－2014《降水量观测要求》要求。
【感应元件】：
●默认单路干簧管磁簧开关。
●可选配双路干簧管磁簧开关，双干簧管结构默认串联，当两个干簧管全部闭合之后，才会有脉冲信号输出。当一侧干簧管出现异常之后，可通过改线方式，改制成成单干簧管感应方式，不影响正常使用。
【通讯方式】：脉冲型/RS485/4-20mA/0-2V/0-5V/0-10V输出可选
【盛雨口直径】：Φ200mm
【分辨率】：0.2mm/0.5mm
【刃口锐角】：40°～45°
【测量误差】：≤±3%（室内人工降水测试可达到**准确度2级标准，实际请以仪器自身排水量为准）。
【雨强范围】：0mm～4mm/min
【允许通过Z大雨强】：8mm/min
【工作温度】：0～55℃
【工作湿度】：<95%(40℃)
【储存温度】：-40～125℃
【储存湿度】：＜80%（无凝结）
【安装基础】：
●室外地面和屋顶安装时，要求制作水泥安装基础，水泥基础上平面应为水平状态。
●水泥安装基础的尺寸一般为高度不小于30cm的40cm×40cm的方形基座或直径为40cm的圆形基座。
●要求仪器的承雨口高度距地平面的距离为70cm，并且保证仪器器口周围3～5米之内不允许有高于仪器承雨口的遮蔽物；
【平衡调节】：外部安装调节螺丝使气泡处于水平状态。
【日常养护】：
●本仪器长期处于室外，使用环境相当恶劣，因此仪器的承雨口内壁应经常用软布擦拭，保持承雨口清洁，如发现承雨口内有树叶等异物应及时清理，保持水路畅通。
●仪器长期不用时，应在仪器环口上加盖上盖保护承雨口；
●仪器长期工作一般一个月要清理一次，三个月必须清理一次。
【翻斗的清洗】：
●翻斗是本仪器的关键部件，它直接影响仪器的测量准确度，久而久之，翻斗内壁会沉积少许灰尘或油污，因此，应对翻斗进行清洗。
●清洗时，可用清水将翻斗内壁反复冲洗干净或用脱脂毛笔轻轻刷洗，严禁用手或其它物体洗刷翻斗内壁。
【雨量参数】：基于参考SL651-2014水文监测通信数据规约，脉冲型雨量计在配合我司气象主机使用的情况下可记录并上传以下雨量数据：
①、瞬时雨量：前1分钟雨量；
②、日雨量：从昨日0时到昨日23点59分的雨量；
③、当前雨量：从今日零时到当前时刻的雨量；
④、累计雨量：从设备安装好一直计量到当前时刻的雨量；
⑤、场降雨量：
●从早8:00至次日早8点的雨量数据，正常情况下每日早上8:00清零；
●若雨量数据在8:00清零前30分钟还在发生变化，再延续至次日8:00清零，即48h降雨量，依次类推。

●含雨量计托片

●脉冲信号

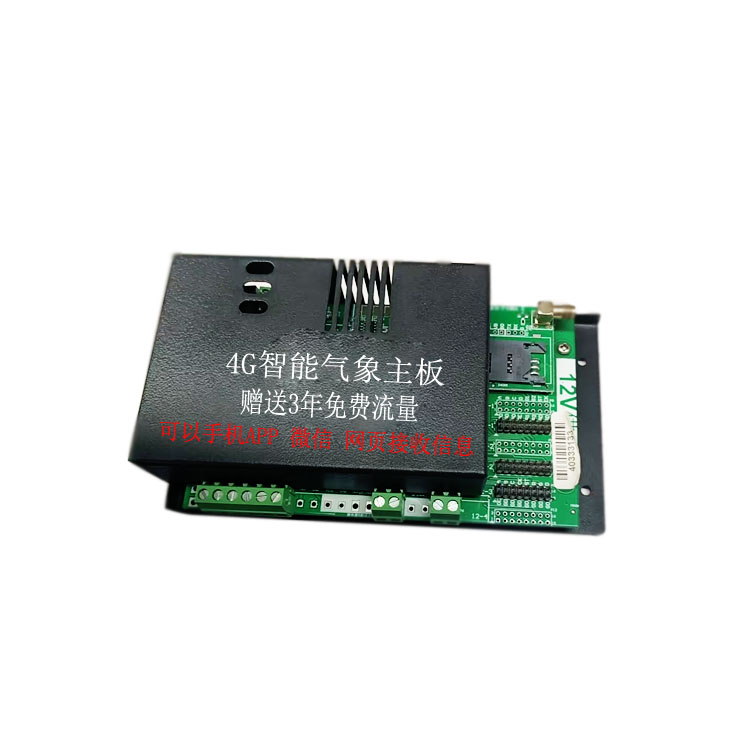

二、标准款4G气象主板模块介绍

【安装位置】：安装于电控箱内部
【供电方式】：
①、支持支持10-30VDC宽压供电。
②、支持10-30VDC市电与太阳能板双供电（需沟通好，出厂前改制优先市电供电，当市电断电后太阳能板和蓄电池提供供电，设备正常工作不会间断）
【数据上传间隔】：默认300S，可设置
【身份识别功能】：本机设备8位地址，易于管理识别，可搭配我司提供的多种软件平台。
【上行通讯接口】：
①、通过4G/RJ45其中任意一种方式实时上传测量数据（注意4G/RJ45是二选一的）。
②、RS485从站接口，支持外部设备通过ModBus-RTU协议问询环境监测站的数据。
③、默认一路继电器输出，两路继电器输出选配。继电器容量：250VAC/30VDC 5A ，支持平台远程控制。
【下行通讯接口】：
①、RS485主站数据采集接口，能够读取RS485从站的测量数据，支持从站设备“手拉手”方式接入，*长通信距离≥1500米
②、脉冲信号输入接口，可采集磁开关脉冲信号进行雨量计量，默认脉冲当量：0.2mm，可上传瞬时雨量、日雨量、当前雨量及累计雨量值。
③、RS485主站LED控制接口，可外接LED显示屏，将气象测量数据显示在96*48点阵的室外LED显示屏上。
【配置方式】：内置蓝牙模块，我司提供手机端APP配置工具，通过蓝牙非接触方式方式进行配置。
④接收数据方式：手机APP（安卓手机）；微信小程序；网页登录。

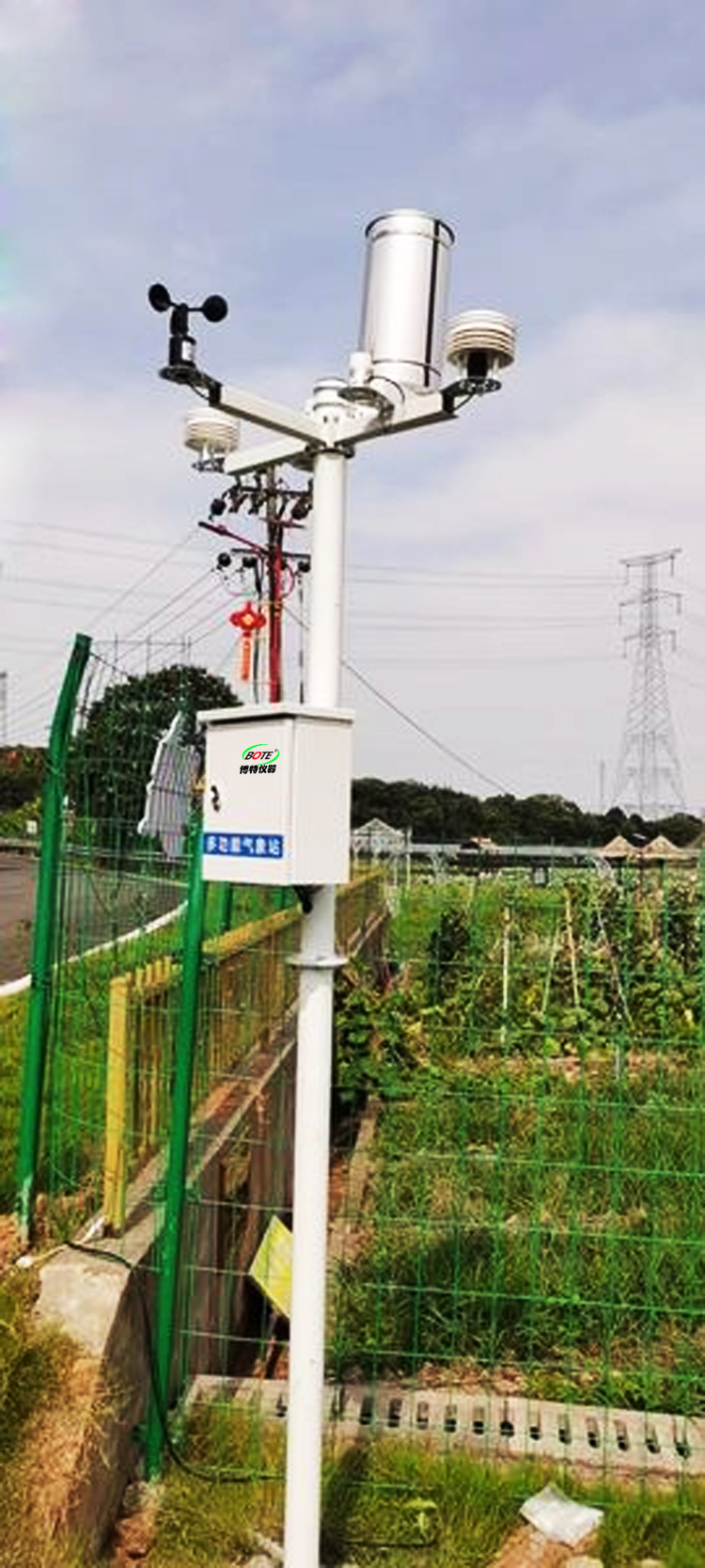

三、立柱产品介绍

●固定式立杆（带地笼）；OT
●直径76mm，高度2.8m立杆带横臂及托片
●两节立杆由法兰安装改成“缩口套筒安装工艺”，上半截套入下半截缩口，贯穿螺丝安装，方便现场安装；
四、喷塑电控箱产品介绍

●抱箍可配套76mm直径立杆使用
